一、項目背景
　　陜西凱星電子科技有限責任公司對長慶油田涇欣園綜合服務處綜合辦公區，空調和路燈進行節能改造。涇欣園綜合服務處綜合辦公區用能運行中，由于(水、電、熱(冷)未分區控制，公共事業服務中存在能耗浪費現象。
　　(一)、運行狀況:
　　涇欣園綜合服務處綜合辦公區全年用電費用中，電費是辦公區運行成本的主要組成部分。
　　(二)、辦公區的耗能主要分布:
　　水源熱泵空調主機3臺，風機盤管1128支，總功率83.45KW;公共照明燈具7089個，以上用能總功率152.5KW，另外涉及20口水源井。
　　(三)、用電現狀:
　　(1)、辦公室工作人員下班時忘記關燈和關空調的現象較為普逼，物業管理人員無法實時進入房間逐一關閉;
　　(2)、水源井的閥門開啟，每天通過人工下井3次來實現；
　　(3)、路燈及公共照明部分未做到分時段、分區域合理控制光照;
　　(4)、電表、水表實行人工抄讀。
　　二、實現的主要功能
　　(一)項目實施三大功能
　　1.分時功能:分時段、分區域合理控制水、電、熱、暖項目
　　2.溫控功能:三棟辦公大樓各層環境溫度的遠程采集、遠程自動通、斷(開閉)，控制辦公大樓內空調送風和新風機組的換風;

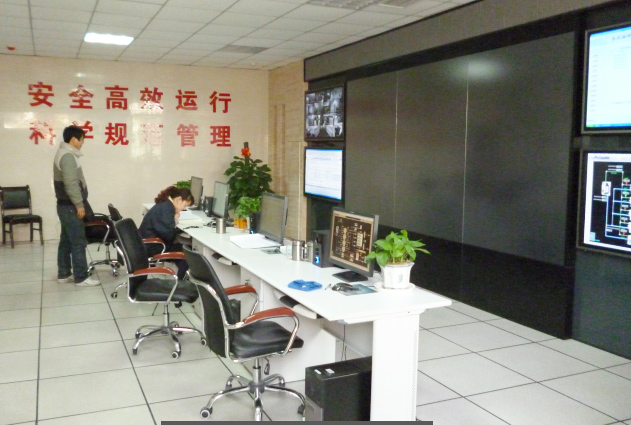

　　3.遠程功能:利用計算機對終端設備進行遠程控制和集抄來實現節能。
　　(二)分布位置
　　1.辦公區1、2、3、4號辦公樓冷熱系統控制。
　　四棟辦公樓每層環境溫度的遠程采集，遠程自動通/斷(開閉)控制辦公大樓內新風機組的空調送風換風電動機組，空調控制面板供電電源，啟動/停止控制和水源熱泵房?jī)?nèi)水泵啟動/停止控制。
　　2.辦公樓、公寓樓、物業樓公共照明和涇欣園區內高桿燈控制。
　　對公寓樓、食堂、物業樓內公共照明隔雙燈控制,1、2、3、4號辦公樓公共照明進行分層控制以及70盞路燈和8盞停車場照明燈等公共區域照明,進行遠程自動通/斷照明控制管理。
　　3.電梯機房系統控制。
　　對電梯機房、進行遠程溫度采集,把實時數值和設定溫度值進行對比,實現遠程自動通斷控制排風扇的自動開啟關閉。
　　4.遠程用電計量抄收
　　對7個低壓配電室內的7塊三相總電表進行遠程用電數據采集和配電室內溫度采集;對水源井水泵用電總計量進行抄收；1號辦公樓和1號公寓樓補水系統計量采集,二期補水系統計量采集。
　　三、項目設計原理與實施方法
　　(一)電力載波管理節能原理
　　電力載波管理節能是通過電力載波通信方式,建立水、電、氣、空調、通風遠程自動控制的高效管理節能系統,對用能設備進行科學的控制管理從而實現節能,彌補了人為管理不足而造成的經常出現的諸如人走未關燈、未關空調等不必要的能源浪費。
　　管理節能是利用計算機對終端設備進行遠程控制和集抄來實現節能的。
　　通過對每層辦公樓溫度控制,當溫度達到設定值時將自動開閉風機盤管,當辦公室人員下班后將自動關閉辦公室的空調系統,辦公室人員上班前按照設定時間自動開啟空調系統,這樣不但節約了室內的能耗,由于末端風機盤管的及時關機也降低了空調主機的能耗,機組對水源井的抽水量需求也隨之大大減少,從而也降低了深井泵的能耗通過對水源井的遠程自動控制,即可節約能源又可節約大量的人力;通過對路燈、走廊燈的自動開閉、分時開閉、分區開閉解決了長明燈問題,解決了各時段、各區域滿負荷開燈的浪費現象:通過控制和管理不但降低了能耗也延長了設備的使用壽命,真正實現數字化、信息化、智能化和節約能源的科學管理。

　　(二)電力載波管理節能特性
　　電力載波技術是利用現有電力線路傳輸信號,無需另外鋪設專線,安裝施工簡易怏捷,無須開墻鑿洞,不破壞原有建筑和環境,即裝即用、無需調試、無需維護、無后期運營費用和網絡維護費,可實現遠程微機控制,是最經濟、最實用、最方便的高新技術。
　　(三)實施的主要方法

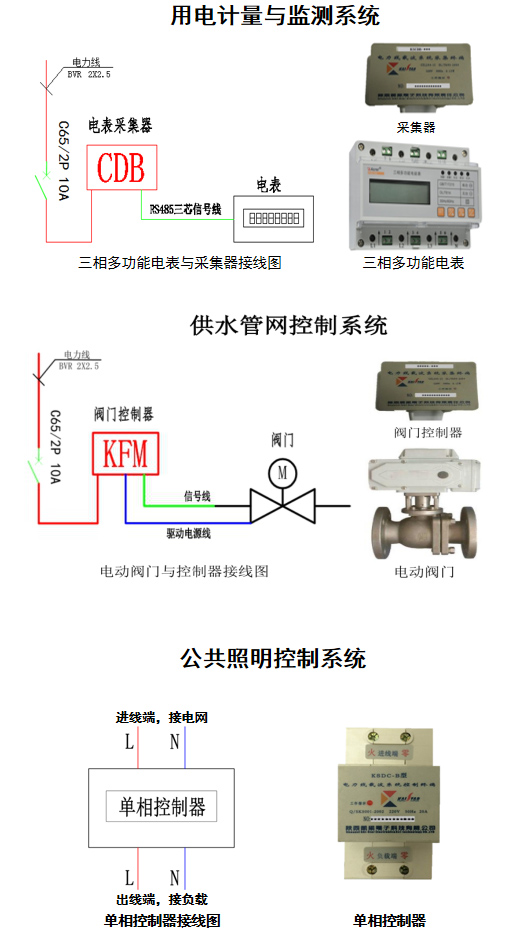

　　1.風機盤管分時控制改造
　　此次改造主要針對辦公空調系統風機盤管的啟停進行智能化管理,減少不必要的浪費。針對風機盤管安裝221塊載波單相遠程控制器,達到遠程智能化控制目地。改造數量見下表

　　控制方式:辦公樓空調風機盤管晚上11:30自動定時斷電早上6:30定時通電,風機盤管控制器功率為0.04W。
　　改造效果:通過在空調系統風機盤管安裝載波單相遠程控制器來實現遠程對風機管盤的開啟和停止控制?？刂茣r(shí)間設定為辦公樓空調風機盤管晚上11:30自動定時斷電,早上630定時通電,設備運行時間為7小時。
　　改造后,杜絕了因人為因素造成的空調系統長時間開造成的能源浪費,同時解決了人工手動控制增加的工作量,實現了遠程自動控制功能。該系繞為在各樓層安裝有室內溫度采集點,以室溫做為做為風機啟停控制點,由于空調系統制冾和制熱量與建筑物的耗熱量成正比,在保證室內溫度達到冬季≥18C以上,夏季≤26°C的基礎上,根據室外溫度的變化來調節風機管盤的開啟時間和開度,實現動態智能化實時調節,按需供熱和制冾,可以更加有效地提高空調系統經濟運行水平,降低系統能耗。
　　2.路燈和辦公區域照明分時控制改造。
　　路燈改造加裝載波單相控制器127個,以實現在數量上和時間上雙重的智能化開啟和停止,以達到保證正常生活的基礎上,實現節能運行。辦公區域每層樓安裝一部載波照明控制器和照度感應器,共安裝89個載波單相遠程控制器,控制比例為50%按光照度控制光源開關。
　　控制方式:路燈有兩種控制模式。一是定時自動控制。二是手動控制。
　　針對路燈控制系統,安裝了127個載波照明控制器,實現了路燈進行分區域、分路段、分時段遠程自動開關控制改造后,可在任意時間對任意一盞路燈、部分或全部路燈進行開、關燈調整控制。
　　對電線(路)路燈(燈泡)故障有實時監測的功能。
　　通過智能化改造,有效使用壽命延長,大大降低了維護成本該系統可以實現任意時間內對照明數據的查詢、檢索、監測、統計、維護、更新等功能,對于每天的設備運行狀況及告警信息進行記錄在案并形成報表數據永存。提高了服務處路燈管理運行水平,達到了遠程實時數字化管理。

　　四、效果分析(社會與經濟效果)
　　根據涇欣園服務處該項目,依據GB/T13471-1992《節能措施經濟效益計算和評價》對該項目節能率及節能效益進行評價。

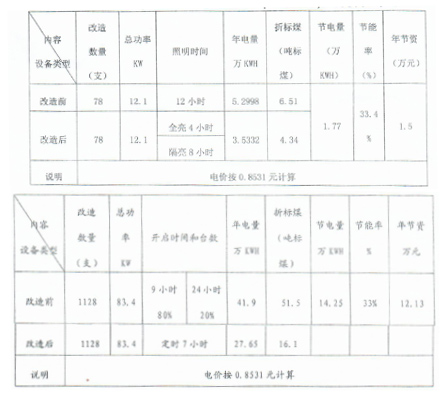

　　(一)路燈照明系統節能率及節能量，根據路燈照明控制方式,計算如下：

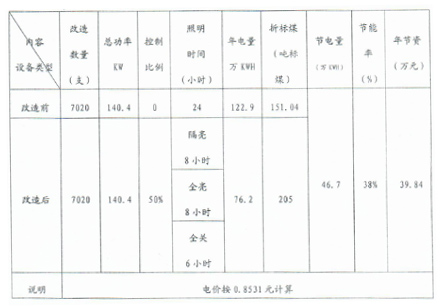

　　(二)辦公區公共照明系統節能率及節能量辦公區域照明控制方式為:
　　據此計算如下:

　　(三)風機盤管分時控制改造節能率及節能量辦公樓空調風機盤管晚上11:30自動定時斷電,早上6:30定時通電,據此計算:

　　五、結論
　　涇欣園綜合服務處空調系統分時分溫控制改造項目,滿足辦公要求,提升了設備運行管理水平,實現了數字化遠程管理要求。經對該項目的節能監測,項目平均節能率為:34.8%。
　　項目達到節能控制目地,節能效果顯菩,提升了服務處能源管理水平,實現了數字化管理功能。
